中控矩阵切换器与大屏幕拼接器有什么区别

发布时间 : 2019-10-11

在系统集成项目中常常用到大屏幕拼接处理器或中控矩阵,尤其是大屏幕拼接处理器,是整个拼接大屏幕系统的核心设备,矩阵也是控制信号输入输出的重要设备。两者看似差不多,实则两者在工作原理和功能上的都有区别。

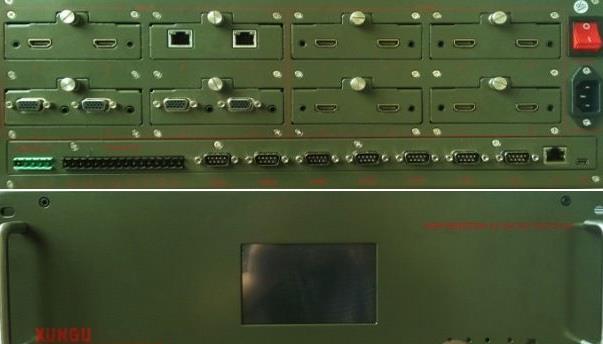

中控矩阵切换器与大屏幕拼接器有什么区别

一、原理差异

1、中控矩阵是将多路输入信号切换输出到多个显示设备,一般来说输入信号数量要大于输出信号数量。举个例子,我们想在9块显示器上同时监控100个摄像头传来的信号,就用矩阵来实现即可,通过矩阵的信号切换功能,轮换显示不同信号图像。矩阵的类型有VGA矩阵、AV矩阵、RGB矩阵、DVI矩阵、HDMI矩阵、混合矩阵等等。

2、大屏幕拼接处理器则是将一个完整的视频信号划分成N块后分配给N个显示单元(如LED、LCD、DLP、PDP),在这个由多块显示单元拼接成的逻辑大屏上实现输入视频的显示。一般情况下,大屏幕拼接处理器输入信号数量和类型取决于用户需要,输出信号数量等于显示单元数量。拼接器的信号匹配非常灵活自由,一台设备上,可以组装多种型号板卡,包括VGA板卡、DVI板卡、HDMI板卡、SDI板卡、CVBS板卡等等。

二、功能差异

1、因为工作原理的差异,导致二者的功能差异。中控矩阵只能负责信号的切换,不能处理,不能做效果。大屏幕拼接处理器功能十分强大,具备矩阵功能的同时,还可以实现任意开窗、漫游、叠加、场景保存与轮换。

2、矩阵与大屏幕拼接处理器的功能不同,在系统集成工程中起到的作用也不同。用户根据需要进行选配,二者也可以进行联控。
